雨水收集系统施工方案

发布时间：2021-01-12 作者：森雨环保来源：http://www.pe630.com

雨水收集系统施工方案

一.概况（本文介绍雨水收集系统施工方案为单个水池）

1. 新建雨水收集系统配300立方雨水收集池。配回水泵,用于雨水收集利用。配排污泵,用于雨水收集系统污物排弃。

2. 项目区域内的雨水经过管网汇总，在雨水进入提升泵坑之前，由雨水分流井引流雨水管网中的雨水至弃流井，再由弃流井弃流较多沙石颗粒后，经过过滤井最后的物理过滤后把雨水引入玻璃钢蓄水池（300）立方径净化后流入玻璃钢清水箱（75立方），模块水蓄水池满以后，可由雨水池溢流口处溢流至下游雨水管/雨溢流到提升泵坑，由提升泵提升至排水明沟排出。

3. 收集雨水接绿化水管网，浇水使用。

4. 原植物恢复，不影响绿化,植被。

二. 雨水收集系统方案

1. 雨水收集系统流程图(含原设备)

2. 雨水经雨水收集管网汇集至地埋式玻璃钢蓄水池（300立方），单座蓄水池最大100立方（尺寸长12.4M*直径3.2M）共三座并联方式安装。初收集的雨水由水泵泵入地埋设备箱（尺寸为1.5m*1.5m*1.5m）进行反渗透过滤和紫外消毒处理处理后流入地埋地埋式玻璃钢清水箱内(尺寸为长9.3*直径3.2）,,当雨水蓄水池满水时，多余的雨水量进行弃流。蓄水池中的雨水按照用水需求、经雨水储存处理站之后，蓄水池回用泵管道接现有中水浇灌管网,以及预留阀门,以供回用,蓄水池污水水泵管道接城市排污系统。

三.雨水处理回用系统组成

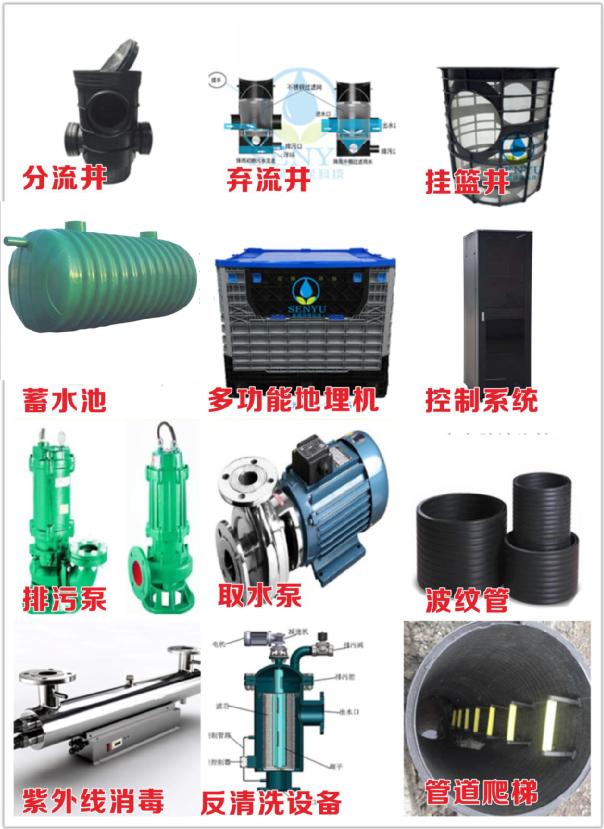

1.由雨水分流井,蓄水池,水泵设备,配套管路组成.

2.在水池前端设置初雨分流井，经弃流井弃流后,雨水进入过滤井过滤后进入雨水收集水池，经过地埋设备箱消毒过滤后流入雨水清水池，后经水泵提升后送入绿化区，作为绿化补充水源。弃流雨水排入污水管道或下游雨水管道。雨水初期弃流,采用溢流堰式初期雨水分流井--雨水初期弃流井----挂篮井/穿墙预埋管使用刚性防水套管。
(200) 立方蓄水池和（75）立方清水池用于收集雨水的储存装置，200立方容积采用两座成品地埋玻璃钢材质水池并联以达到立方容积要求，75立方清水池采用单座地埋式玻璃钢材质罐达到立方容积要求，水池上方面需要浇筑混泥土保护层，水池底部需浇筑钢筋混泥土层并铺上15CM素土。水池上方恢复为绿地，回植树木等。

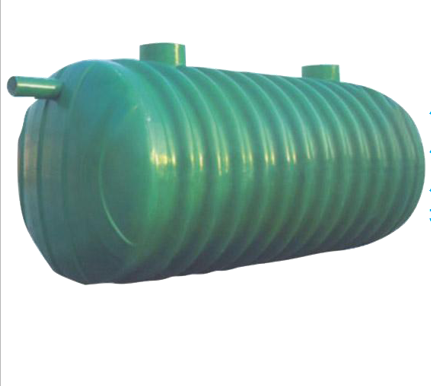

3.玻璃钢蓄水池如下图：

300立方蓄水池	三座并联	单座尺寸（尺寸长12.4M*直径3.2M）
75立方清水池	单座	单座尺寸(尺寸为长9.3M*直径3.2M）

4.雨水储水池,按照以下工序施工：

测量放线→基坑开挖→地基处理→底板浇筑→进出水井定位→玻璃钢水池安放→配水管连接→回用管、排泥管、铺设→电缆线铺→土方回填→机电设备安装→系统调试运行；
地埋式玻璃钢水箱基坑开挖应预留安装空间，基坑两侧超出水箱2.0m。基坑回填时,水池顶面顶需浇筑混凝土保护层,回填必须用人工回填,如机械回填不得过高倾倒，严禁用机械在水池上方作业在管沟。回填土中不应含有石块,砖头,冻土及其它杂物硬物。
多功能地埋机：采用PP塑料设备间，规格尺寸为：1.5M*1.5M*1.5M 内安装集水坑排污泵和过滤消毒设备。设备间为室外露天使用/埋地使用,地埋施工时底部需做100厚素混凝土垫层。
水泵系统：雨水回用泵、排污泵，设备间排污泵选用污水污物潜水型电泵，电机位于电泵上部。

控制系统：电控柜结合现场情况进行系统控制设定，确保系统出水水质。电控柜显示齐全有各用电设备运行、停止、过载、显示,并对水泵进行全自动保护（过载、缺相、短路、渗漏）。
出水系统：出水井使用定制塑料检查井座，井口∅700，井口承重圈做法参见《国家建筑标准设计图集》08SS523第25页复合井盖选用安装；配水管使用HDPE波纹管用热收缩带连接；回用水管、反冲洗水管、排泥管均使用PVC管，胶水连接。

四.系统验收

1、雨水利用管道系统的验收按《给水排水管道工程施工及验收规范》(GB50268-97)及不同管材的标准要求分别进行验收:
2、回填土密度的检验回填土的密度应符合具体工程要求，在设计无要求时，可按以下要求执行,密实度检验可用环刀法检验。
    沟槽回填的最佳密实度       90%
    水池顶面上部0.5m 内        85%
    水池顶面上部0.5m 外至顶面 80%
3、水池及管道密闭性检验：采用满水检验方法。水池及管道的密闭性检验时，尤其要注意管道的接口及管道与水池池体连接处不得有漏水现象。

安全分流井	600	座	1
弃流过滤装置	600	座	1
截污挂篮装置	600	座	1

玻璃钢雨水收集池		座	200
玻璃钢清水池	3300*8700MM	座	75
雨水提升泵	2.2KW	台	1
雨水排污泵	0.75KW	台	1
清水池回用泵	5.5KW	台	2
一体地埋设备间	1500*1500MM	座	1
螺旋紫外线消毒	0.3KW	台	1
全自动反清洗过滤器	0.6KW	台	1
设备间排污泵	0.75KW	台	1
雨水控制主电箱	斯奈德	台	1
压力表阀门配件		批	1
电缆控制线	国标	批	1
管道管材	联塑	批	1
阀门井含盖板	1200*1000	座	1
自动感应补水阀	50	套	1
雨水复合井盖（内钢筋）	630		7
