雨水收集系统-项目控制电箱手动与自动控制说明

发布时间：2021-01-10作者：森雨环保来源：www.pe630.com

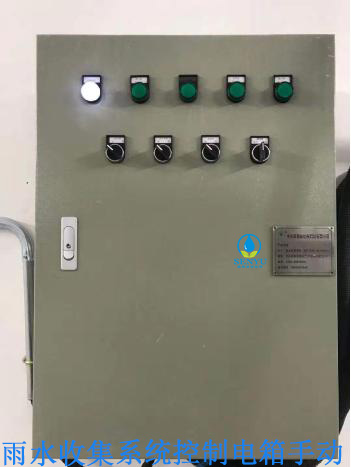

雨水收集系统控制电箱（手动型）

一．项目雨水收集系统控制电箱手动控制说明：

1.     雨水收集系统排污泵控制
手动方式：单独扭动开关控制设备。
（雨水收集池夜位超低时禁止开启）
控制说明：当雨水收集池使用时间较长，长期雨水收集有细小污泥沉淀池底时，即可开启排污泵进行排污。一般雨水收集系统使用每隔一年进行一次排污以保证雨水收集池的清澈。
系统监控：运行状态指示灯亮正常。

2.       雨水收集系统反冲洗泵控制
手动方式：单独扭动开关控制设备。
（雨水收集池夜位超低时禁止开启）
控制说明：当雨水收集池使用时间较长，雨水收集池内有污泥污垢附着于雨水收集池内部时即可开启反冲洗泵进行雨水收集池内清洗。清洗过后并开启排污泵进行排污。一般雨水收集系统使用每隔一年进行一次反冲洗以保证雨水收集池的清澈。
   系统监控：运行状态指示灯亮正常。
3. 雨水收集系统加药泵控制
   手动方式：单独扭动开关控制设备。
   控制说明：雨水收集系统收集的雨水在新需要添加沉淀药剂和消毒药剂后即可开启控制开关进行添加。
    系统监控：运行状态指示灯亮正常。
4.       雨水收集系统提升泵控制
手动与自动方式：旋钮扭向左边为手动启动，旋钮在中间时为关闭，旋钮扭向右边时为自动控制。
（雨水收集池夜位超低时禁止开启）
控制说明：雨水收集系统收集的雨水是由提升泵来把雨水收集池内的水抽送入不锈钢清水箱内的，手动控制开启和关闭，自动控制方式是雨水收集池收集了雨水水并达到了水泵运行的水位，水泵自动开启并把水抽送入不锈钢清水箱，当清水箱水到达高水位时自动停止，不锈钢清水箱水位过低时自动开启。雨水收集池内水位低于水泵运行安全水位自动关闭。
系统监控：运行状态指示灯亮正常。

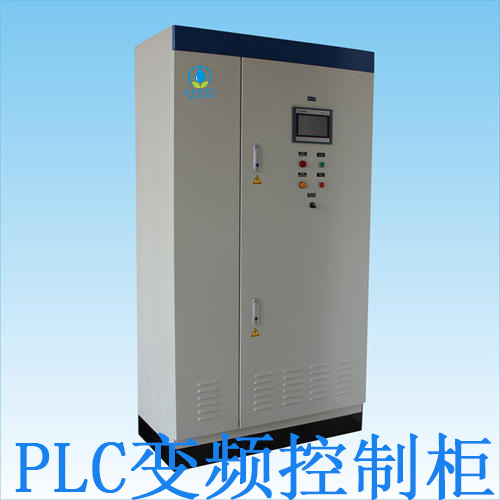

雨水收集系统变频控制箱（自动）

二．项目雨水收集系统变频控制电箱自动控制说明：
此电箱无需人员操作与控制，控制原理为当户外园林灌溉闸阀被打开时系统检测到压力表读数将低，电箱自动运行地下室两组增压泵交替运行来给园林灌溉管增压实现灌溉。当户外园林灌溉闸阀被关闭时系统检测到压力表压力提升，电箱自动关闭变频泵组进入待机状态。
此设备非专业人员禁止调试与调节压力表控制按钮。设备均已调试好，无需操作。
系统监控：不锈钢清水箱高水位警报，低水位警报，故障警报。系统断电有记忆。
